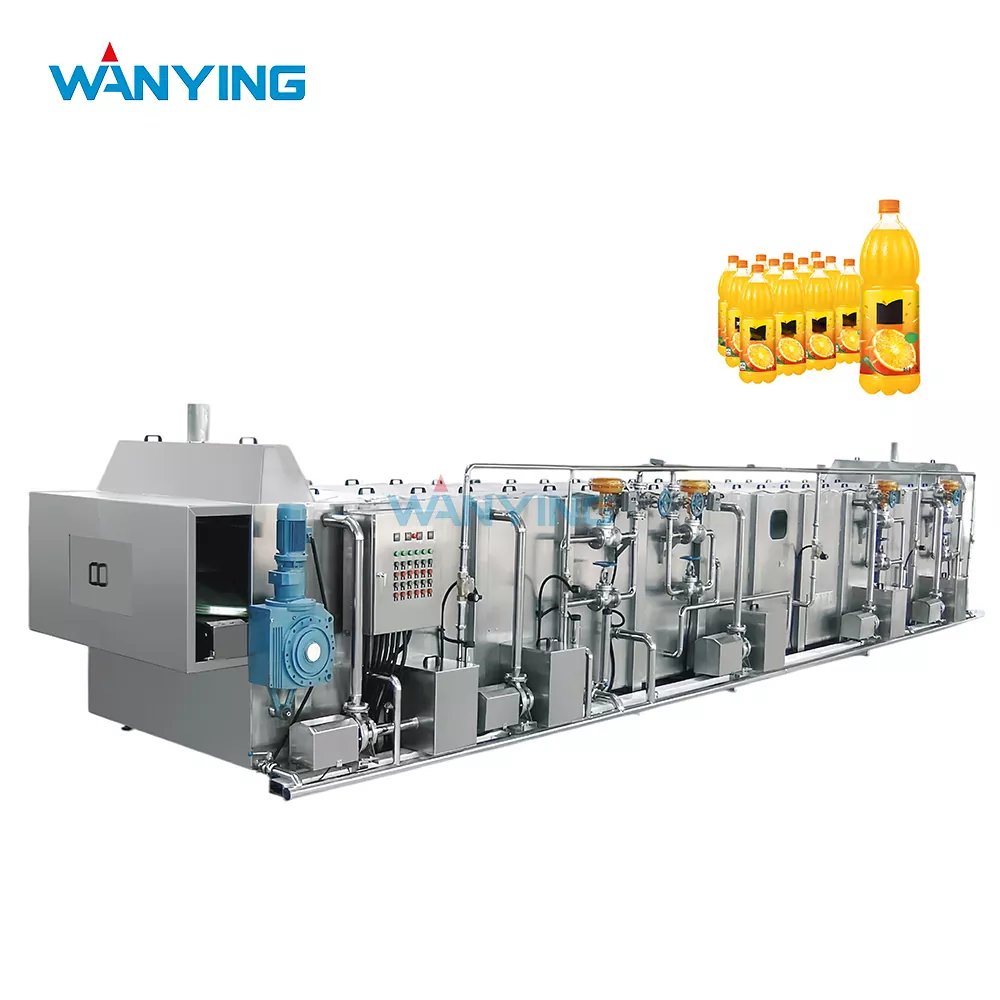

Pasteryzator tunelowy

Zaprojektowana z modułowymi listwami natryskowymi, niezależnymi strefami kontroli temperatury i konstrukcją ze stali nierdzewnej spełniającą standardy higieny dla żywności, maszyna ta zapewnia stałą skuteczność niszczenia (PU – jednostki pasteryzacji) w każdym pojemniku, niezależnie od tego, czy są to butelki szklane, PET, puszki czy stojące woreczki. Dzięki systemom odzyskiwania energii, które zmniejszają straty ciepła i łożom przenośników o zmiennej prędkości, które dostosowują się do różnych rytmów produkcji, pasteryzator tunelowy Wanying oferuje równowagę między bezpieczeństwem żywności, wydajnością operacyjną i długoterminową niezawodnością, co uczyniło go zaufanym wyborem w konkurencyjnym krajobrazie przetwórstwa spożywczego w Chinach.

Przegląd produktu – nauka o delikatnej konserwacji

1 Co to jest pasteryzator tunelowy?

Pasteryzator tunelowy to ciągły system obróbki termicznej oparty na przenośniku, w którym napełnione i uszczelnione pojemniki przechodzą przez szereg stref natryskiwania podgrzewanej wody, po których następują strefy chłodzenia. Temperaturę produktu stopniowo podnosi się do docelowego poziomu pasteryzacji (zwykle 72–95°C w zależności od pH produktu i obciążenia mikrobiologicznego), utrzymuje przez określony czas przebywania, a następnie stopniowo schładza do temperatury otoczenia przed wyjściem. Ten stopniowany profil termiczny zapobiega szokowi termicznemu, który może spowodować pęknięcie szkła lub uszkodzenie uszczelnienia, zapewniając jednocześnie, że temperatura rdzenia każdego pojemnika osiągnie wymaganą śmiertelność.

Konstrukcja Wanyinga obejmuje niezależnie kontrolowane strefy natrysku (zwykle 5–8 stref), każda z dedykowanymi pompami recyrkulacyjnymi, wymiennikami ciepła i czujnikami temperatury. Ta strefowa architektura umożliwia precyzyjne dostrojenie krzywej termicznej w celu dopasowania jej do specyficznych właściwości przenoszenia ciepła różnych materiałów pojemnika i lepkości produktu.

2 Dlaczego warto wybrać zanikanie?

3 Dane techniczne (model standardowy – 5 stref)

Dlaczego liderzy branży wybierają rozwiązanie Wanying – wydajność wykraczająca poza specyfikacje

1 Zbudowane na bazie kilkudziesięciu lat doświadczenia w obróbce termicznej

Pasteryzacja tunelowa nie jest procesem uniwersalnym. Dynamika termiczna obowiązująca w przypadku klarownego soku jabłkowego w szklanej butelce o pojemności 330 ml zasadniczo różni się od tej wymaganej w przypadku lepkiego sosu ostrygowego w pojemniku PET o pojemności 500 ml lub solanki z fermentowanego twarogu fasolowego o wysokiej zawartości soli w ceramicznym słoiku. Od 2010 roku zespół inżynierów firmy Wanying napotkał i rozwiązał te rozbieżności w ponad 85 instalacjach pasteryzatorów, obsługując klientów z sektorów soków owocowych, nabiału, przypraw i żywności fermentowanej.

To głębokie doświadczenie oznacza, że ​​nie dostarczamy po prostu standardowej maszyny z ogólnym profilem temperaturowym. Zamiast tego każdy projekt rozpoczynamy od fazy charakterystyki produktu, podczas której analizujemy:

· pH produktu, lepkość i zawartość rozpuszczalnych substancji stałych

· Materiał pojemnika, grubość ścianki i przewodność cieplna

· Temperatura napełniania przed linią produkcyjną i wymagania dotyczące pakowania na późniejszym etapie

· Dostępne ciśnienie pary w obiekcie, temperatura wody chłodzącej i ograniczenia dotyczące powierzchni podłogi

Dopiero po tej analizie proponujemy konfigurację stref, układ dysz natryskowych i zakres prędkości przenośnika. To podejście oparte na konsultacjach pomogło klientom uniknąć kosztownych prób i błędów dostosowywania po instalacji – częstego problemu w przypadku gotowego sprzętu.

2 Specjalistyczna inżynieria dla wymagających kategorii żywności

Nasz zespół techniczny składa się z inżynierów zajmujących się przetwórstwem żywności, którzy rozumieją cele mikrobiologiczne dla różnych kategorii produktów. Na przykład:

· Produkty o niskiej kwasowości (mleko, mleko sojowe, napoje owsiane) – wymagają osiągnięcia 5-log redukcji zarodników Clostridium botulinum, co wymaga temperatury rdzenia 85–95°C i dokładnego czasu przebywania. Nasze pasteryzatory tunelowe charakteryzują się wydłużonymi strefami przetrzymywania i redundantnymi czujnikami temperatury, aby zagwarantować tę śmiertelność.

· Produkty o wysokiej kwasowości (soki owocowe, sosy na bazie octu) – należy dążyć do inaktywacji drożdży i pleśni w temperaturze 72–78°C, gdzie nadmierna pasteryzacja może powodować powstawanie gotowanych smaków. Projektujemy krótsze sekcje przechowywania z szybkim chłodzeniem, aby zachować świeżość.

· Produkty solankowe (twaróg fasolowy, warzywa marynowane) – powodują ryzyko korozji i zmieniają szybkość przenikania ciepła. Do elementów natryskowych stosujemy stal nierdzewną typu duplex i dostosowujemy wielkość kropli natrysku, aby zapewnić równomierną dystrybucję ciepła przez warstwę solanki.

Oprócz profili termicznych zajmujemy się praktycznymi wyzwaniami produkcyjnymi:

· Zapobieganie uszkodzeniom etykiet – nasze dysze natryskowe są ustawione pod kątem, aby uniknąć bezpośredniego uderzenia w etykiety klejone lub termokurczliwe

· Unikanie deformacji korka – ograniczamy ciśnienie natrysku w pierwszej strefie podgrzewania, aby zapobiec wzrostowi ciśnienia wewnętrznego

· Minimalizacja plam wodnych – nasza strefa płukania końcowego wykorzystuje wodę dejonizowaną z opcjonalnym suszeniem za pomocą noża powietrznego

3 Inżynieria wspierana przez najwyższej klasy partnerów w zakresie komponentów

Niezawodność pasteryzatora tunelowego zależy w dużej mierze od jakości jego elementów sterujących, wykrywających i obsługujących płyn. Polityka zaopatrzeniowa Wanying preferuje uznane, globalne marki, których działanie zweryfikowaliśmy przez lata użytkowania w terenie. Nasza standardowa specyfikacja obejmuje:

· PLC i HMI firmy Siemens – dla stabilnego przetwarzania logicznego i intuicyjnego interfejsu operatora

· Czujniki temperatury i przełączniki zbliżeniowe firmy Omron – dla dokładnego, pozbawionego dryftu odczytu temperatury

· Pompy recyrkulacyjne Grundfos – znane z ciągłej niezawodności i efektywności energetycznej

· Płytowe wymienniki ciepła – zbudowane zgodnie ze standardami projektowymi Alfa Laval, z opcjami konstrukcji całkowicie spawanej w zastosowaniach korozyjnych

· Dysze natryskowe – wykonane z odpornej na zużycie stali nierdzewnej 316L, z wielkością kryzy dobraną do strefy w celu utrzymania optymalnego zasięgu natrysku

Ta strategia dotycząca komponentów zapewnia, że ​​nasze pasteryzatory zachowują kalibrację i integralność mechaniczną przez lata pracy 24 godziny na dobę, 7 dni w tygodniu. Co więcej, ponieważ marki te posiadają globalną sieć dystrybucji, nasi klienci mogą lokalnie pozyskiwać części zamienne, co zmniejsza ryzyko przestojów i zależność od jednego dostawcy.

4 Wydajność potwierdzona rygorystycznymi testami w fabryce i na miejscu

Zaufanie do systemu pasteryzacji należy zdobywać poprzez możliwe do wykazania wyniki, a nie tylko drukowane specyfikacje. Wanying stosuje trzyetapowy protokół walidacji dla każdego pasteryzatora tunelowego:

Etap 1 – Test dystrybucji ciepła w fabryce:

Przed wysyłką instalujemy 16 sond termoparowych na całej szerokości przenośnika na trzech różnych wysokościach (dół, środek i góra pojemnika). Maszyna pracuje z pojemnikami napełnionymi wodą przy normalnej prędkości roboczej i rejestrujemy zmiany temperatury we wszystkich strefach. Kryterium akceptacji: maksymalne odchylenie ±0,5°C od wartości zadanej w dowolnym miejscu sondy.

Etap 2 – Walidacja bakteriologiczna na miejscu:

Po instalacji współpracujemy z Twoim zespołem ds. zapewnienia jakości, aby przepuścić rzeczywisty produkt przez maszynę. Pobieramy próbki przed i po pasteryzacji z wielu miejsc na przenośniku i wysyłamy je do akredytowanego laboratorium w celu sprawdzenia całkowitej liczby płytek i zbadania konkretnych patogenów. Nie przekazujemy maszyny, dopóki wymagane cele w zakresie redukcji kłód nie zostaną konsekwentnie osiągnięte.

Etap 3 – Długoterminowy monitoring wyników:

Każdą maszynę wyposażamy w system rejestracji danych, który co 30 sekund rejestruje temperaturę stref, prędkość przenośnika i ciśnienie pomp. Dane te można wyeksportować w celu umożliwienia śledzenia partii. Nasi inżynierowie serwisowi mają do nich także zdalny dostęp, którzy aktywnie ostrzegają Cię o trendach, które mogą wskazywać na zużycie dysz lub zanieczyszczenie wymiennika ciepła.

Te ramy walidacji dają naszym klientom udokumentowane dowody możliwości maszyny – niezbędne do ich własnych audytów regulacyjnych i certyfikatów jakości klientów.

5 Historia, która mówi sama za siebie

Najsilniejszym świadectwem naszej inżynierii są klienci, którzy wracają do nas po dodatkowy sprzęt. Ponad 40% naszych zamówień na pasteryzatory tunelowe pochodzi od obecnych klientów rozbudowujących swoje linie lub wymieniających starsze maszyny innych marek. Ci stali klienci powołują się na trzy spójne tematy:

· Stała jakość produktu – różnice w smaku, kolorze i okresie przydatności do spożycia pomiędzy partiami zostały znacznie zmniejszone

· Niższe koszty eksploatacji – nasz system odzysku ciepła zazwyczaj zmniejsza zużycie pary o 18–22%, a nasze trwałe dysze natryskowe wymagają wymiany tylko co 18–24 miesiące (w porównaniu do 6–12 miesięcy u konkurencji)

· Niezawodne wsparcie posprzedażowe – nasi inżynierowie odpowiadają na zdalne żądania diagnostyczne w ciągu 2 godzin w godzinach pracy, a my utrzymujemy strategiczne zapasy kluczowych części zamiennych w naszej fabryce w Hubei w celu szybkiej wysyłki

Jesteśmy również dumni, że kilka naszych instalacji pasteryzujących zostało uwzględnionych w branżowych studiach przypadków opublikowanych przez chińskie stowarzyszenia przetwórców żywności, co odzwierciedla uznanie szerszego przemysłu dla naszego wkładu technicznego.

Podstawowe komponenty i zapewnienie jakości

1 Precyzyjny system natryskowy

Sercem pasteryzatora tunelowego jest sieć dystrybucji sprayu. Wanying wykorzystuje pełnostożkowe dysze spiralne ułożone w sposób naprzemienny, nakładający się, aby uzyskać 100% pokrycia na całej szerokości przenośnika. Dysze wykonane są z odpornej na zużycie stali nierdzewnej i można je łatwo zdemontować w celu czyszczenia lub wymiany.

Każda strefa posiada:

· Niezależna pompa recyrkulacyjna (Grundfos lub odpowiednik)

· Płytowy wymiennik ciepła (Alfa Laval lub domowy wysokiej jakości) do precyzyjnej regulacji temperatury

· Zawory automatycznego spustu otwierające się po zatrzymaniu maszyny, aby zapobiec przegrzaniu nieruchomych produktów

· Przepływomierze monitorujące objętość oprysku w każdej strefie, ostrzegające operatorów o potencjalnym zatkaniu

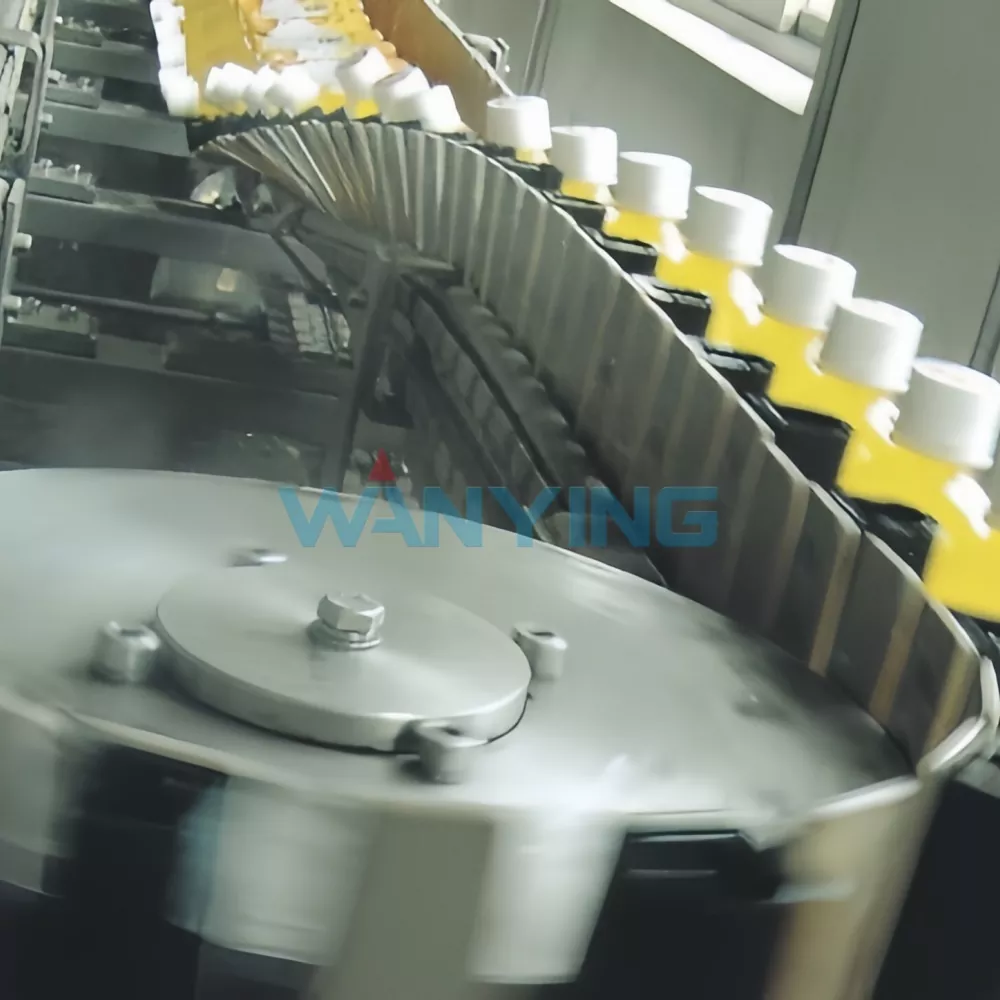

2 System przenośników

Przenośnik zbudowany jest z:

· Wzmocniony pas modułowy z tworzywa sztucznego (lub siatka druciana ze stali nierdzewnej w przypadku cięższych pojemników)

· Szyny prowadzące o niskim współczynniku tarcia zapobiegające przewróceniu się butelki

· Koła zębate z napędem wymuszonym i konstrukcją zapobiegającą luzom, zapewniające dokładną kontrolę prędkości

· Spray do mycia paska na biegu powrotnym, aby utrzymać jego spód w czystości

3 Kontrola i monitorowanie

Sterownik PLC Siemens z 7-calowym interfejsem HMI zapewnia:

· Wyświetlanie w czasie rzeczywistym wartości zadanej i aktualnej temperatury każdej strefy

· Historyczne wykresy trendów dla audytów jakości

· Dzienniki alarmów z przewodnikami diagnostycznymi dotyczącymi rozwiązywania problemów

· Chronione hasłem zarządzanie recepturami dla maksymalnie 30 różnych produktów

Opcjonalne aktualizacje obejmują:

· Drukarka termiczna do raportów wsadowych

· Zdalny dostęp przez modem 4G dla naszych inżynierów serwisowych w celu przeprowadzenia diagnostyki

· Moduł monitorowania energii do śledzenia zużycia pary i energii elektrycznej na zmianę

Korzyści operacyjne – wykraczające poza samą pasteryzację

1 Efektywność energetyczna dzięki inteligentnemu projektowi

Pasteryzator tunelowy Wanying odzyskuje ciepło odpadowe ze stref chłodzenia i przekierowuje je do stref podgrzewania za pomocą przeciwprądowego systemu cyrkulacji wody. Zmniejsza to zapotrzebowanie na świeżą parę o 18–22% w porównaniu do konwencjonalnych konstrukcji. Dodatkowo woda rozpylana jest w sposób ciągły filtrowana i ponownie wykorzystywana, co pozwala zmniejszyć zużycie wody o około 40%.

2 Mniejsze straty produktu

Funkcje delikatnej obsługi obejmują:

· Synchronizacja podawania z napełniaczem poprzedzającym, aby zapobiec kolizjom butelek

· Stopniowane strefy przyspieszenia odpowiadające ruchowi produktu

· Tace ociekowe pod każdą strefą, które wychwytują skropliny i zwracają je do systemu, zapobiegając powstawaniu plam wodnych na pojemnikach

3 Uproszczona konserwacja

Funkcje ułatwiające konserwację:

· Drzwi dostępowe na zawiasach z okienkami w każdej strefie

· Szybkozłącza dysz do czyszczenia

· Nachylone dna zbiorników z centralnymi otworami spustowymi w celu ułatwienia operacji CIP (czyszczenie na miejscu).

· Obudowy łożysk ze smarowniczkami wysuniętymi na zewnątrz maszyny

Przypadki użycia w świecie rzeczywistym – różnorodne zastosowania

Przypadek użycia 2 – Fabryka sosu sojowego i octu w Guangdong Ten producent przypraw produkuje ciemny sos sojowy i dojrzewający ocet w szklanych butelkach o pojemności 500 ml. Ich poprzednia metoda pasteryzacji obejmowała zbiornik z gorącą wodą i niespójną kontrolą temperatury, co prowadziło do zmian smaku i sporadycznych eksplozji butelek.

Rozwiązanie zanikające:

· Zainstalowano 6-strefowy pasteryzator tunelowy (Rozgrzej 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· Skonfigurowana prędkość przenośnika dla całkowitego czasu przebywania wynoszącego 18 minut

· Dodano czujniki pH monitorujące kwasowość wody procesowej (ocet może powodować korozję standardowych dysz; my zastosowaliśmy kwasoodporną stal nierdzewną 316L)

Wyniki:

· Wynik konsystencji smaku (wg panelu sensorycznego) poprawiony z 75 do 91 na 100

· Przypadki eksplozji butelek: zero w ciągu 6 miesięcy

· Zwiększono zdolność produkcyjną z 8 000 do 15 000 butelek na zmianę bez zwiększania powierzchni produkcyjnej

· Maszyna została w pełni zintegrowana z istniejącą etykieciarką i drukarką atramentową, tworząc płynną linię

Przypadek użycia 3 – Firma produkująca wodę kokosową i napoje roślinne w Hainan Producent czystej wody kokosowej i mleka owsianego wymagał pasteryzacji, która nie gotowałaby ani nie zmieniała świeżego smaku swoich produktów. Wypróbowali systemy UHT, ale uznali je za zbyt agresywne dla delikatnych białek wody kokosowej.

Rozwiązanie zanikające:

· Specjalnie zaprojektowany 8-strefowy pasteryzator z bardziej płaską krzywą temperatury:

o Rozgrzewanie 1: 42°C, Rozgrzewanie 2: 52°C, Rozgrzewanie 3: 62°C, Przetrzymywanie: 72°C (przedłużone), Chłodzenie 1: 60°C, Chłodzenie 2: 48°C, Chłodzenie 3: 35°C, Płukanie końcowe: 25°C

· Używana odtleniona woda w aerozolu w celu ograniczenia oksydacyjnej degradacji związków smakowych

· Zainstalowano czujniki tlenu w systemie monitorowania przestrzeni nad roztworem

Wynik:

· Całkowita liczba płytek zmniejszona z >1000 CFU/ml do <10 CFU/ml (spełniając standardy eksportowe)

· Wydłużony okres przydatności do spożycia produktu z 90 do 180 dni bez konserwantów

· Klient eksportuje obecnie na rynki Azji Południowo-Wschodniej i Bliskiego Wschodu z pełnymi raportami identyfikowalności każdej partii

· Zwrot z inwestycji osiągnięty w ciągu 14 miesięcy

Przypadek użycia 4 – Przetwórca solanki z fermentowanej fasoli (Tofu) w Syczuanie Fermentowany twaróg fasolowy pakowany w szklane słoiki wypełnione solanką stanowił wyjątkowe wyzwanie: solanka ma wysoką zawartość soli (8–12%) i niskie pH (4,2–4,5), co powoduje korozję standardowej stali nierdzewnej i wpływa na szybkość przenikania ciepła.

Rozwiązanie zanikające:

· Listwy natryskowe i wymienniki ciepła ze stali nierdzewnej Super Duplex (2205) zapewniające odporność na korozję

· Wydłużona strefa podgrzewania w celu stopniowego podnoszenia temperatury solanki, zapobiegając oddzielaniu się tłuszczu od skrzepu tofu

· Niższa temperatura pasteryzacji (76°C) z dłuższym czasem przebywania (25 minut), aby zachować charakterystyczną miękką konsystencję

Wyniki:

· Po 18 miesiącach nie zaobserwowano korozji w układzie natryskowym (wcześniej dysze wymieniane co 6 miesięcy)

· Zachowanie tekstury zostało ocenione przez zespół kontroli jakości jako „doskonałe”.

· Czas przestoju na czyszczenie skrócony z 4 godzin/tydzień do 1,5 godziny/tydzień dzięki ulepszonemu projektowi CIP

Często zadawane pytania (FAQ)

P1: W jaki sposób pasteryzator tunelowy Wanying radzi sobie z pojemnikami o różnych rozmiarach i materiałami bez konieczności większej rekonfiguracji?

Odp.: Nasz pasteryzator tunelowy został zaprojektowany z regulowanymi szynami prowadzącymi i modułowymi odstępami między listwami natryskowymi, aby dostosować się do szerokiego zakresu wysokości pojemników (50–350 mm) i średnic (30–150 mm). W przypadku różnic materialnych:

· Butelki szklane – zmniejszamy ciśnienie natrysku i wydłużamy strefy podgrzewania, aby zapobiec szokowi termicznemu.

· Butelki PET – ograniczamy temperaturę wody do poniżej 85°C, aby uniknąć deformacji butelek i stosujemy niższe ciśnienie sprayu.

· Puszki – zwiększamy ciśnienie natrysku i stosujemy większe natężenia przepływu, aby zapewnić przenikanie ciepła.

· Woreczki – dodajemy platformę podporową i zmniejszamy prędkość przenośnika, aby zapobiec przesuwaniu się.

Przełączanie pomiędzy rodzinami kontenerów trwa około 30–45 minut i odbywa się za pomocą systemu receptur HMI. W przypadku częstych zmian formatów oferujemy opcjonalne płytki z szybkozłączami i zaciski szyn prowadzących, które skracają zmianę do mniej niż 20 minut.

P2: Jaki jest typowy okres zwrotu kosztów pasteryzatora tunelowego Wanying w porównaniu z pasteryzacją okresową?

Odpowiedź: W przypadku większości producentów średniej skali (8 000–20 000 butelek na zmianę) okres zwrotu inwestycji wynosi od 12 do 24 miesięcy i zależy od czterech czynników:

· Oszczędność pracy – tunel ciągły wymaga 1 operatora w porównaniu z 3–4 operatorami w przypadku systemów wsadowych.

· Redukcja energii – odzysk ciepła w przepływie przeciwprądowym pozwala zaoszczędzić 18–22% na rachunkach za parę.

· Poprawa wydajności produktu – zmniejszone pękanie, psucie się i przeróbki mogą zaoszczędzić 2–5% wielkości produkcji.

· Efektywność powierzchni – nasz tunel zajmuje mniej więcej połowę powierzchni pomieszczenia do pasteryzacji okresowej z wieloma zbiornikami.

Na etapie wyceny udostępniamy spersonalizowany kalkulator ROI, wykorzystujący rzeczywiste dane dotyczące produkcji i lokalne koszty mediów.

P3: Jakiego rodzaju szkoleń i wsparcia technicznego możemy się spodziewać po zakupie?

Odp.: Jako bezpośredni dostawca z naszej centrali w Chinach oferujemy kompleksowy pakiet wsparcia:

· Instalacja i uruchomienie na miejscu (3–5 dni) prowadzone przez naszych starszych inżynierów ds. procesu, łącznie z pełną walidacją dystrybucji ciepła.

· Szkolenie dla operatorów i konserwacji (2 dni) obejmujące codzienne uruchamianie/wyłączanie, procedury CIP, rozwiązywanie typowych alarmów i protokoły zatrzymywania awaryjnego.

· Zdalny monitoring – wyposażamy każdą maszynę w bramkę obsługującą 4G, umożliwiając naszemu zespołowi logowanie się (za Twoją zgodą) w celu aktualizacji oprogramowania i diagnostyki.

· Zestaw części zamiennych dołączony do każdej maszyny – zawierający zapasowe dysze, uszczelki, czujniki i paski napędowe na pierwsze 12 miesięcy.

· Coroczna wizyta serwisowa – nasi inżynierowie mogą sprawdzić, skalibrować i zalecić aktualizacje w miarę zmieniających się potrzeb produkcyjnych.

Wszystkie materiały szkoleniowe są dostarczane w języku angielskim i chińskim, a przewodniki wideo są dostępne za pomocą kodów QR na panelach maszyny.

7. Dlaczego warto wybrać firmę Wanying jako partnera w pasteryzacji?

Podsumowanie – Precyzyjna pasteryzacja dla współczesnego przemysłu spożywczego

Pasteryzator Wanying Tunnel to coś więcej niż tylko maszyna do obróbki cieplnej — to system zapewnienia procesu, który chroni bezpieczeństwo produktu, jego jakość sensoryczną i okres przydatności do spożycia, optymalizując jednocześnie koszty operacyjne. Łącząc precyzyjną strefową kontrolę temperatury, energooszczędny odzysk ciepła i solidną, higieniczną konstrukcję, dostarczamy rozwiązanie w zakresie pasteryzacji, które dostosowuje się do różnorodnych potrzeb producentów płynnej żywności.

Nasze zaangażowanie w ciągłe doskonalenie – oparte na danych terenowych z każdej instalacji – gwarantuje, że każda generacja naszego pasteryzatora tunelowego wykorzystuje najnowsze osiągnięcia w dziedzinie inżynierii cieplnej i automatyzacji. Niezależnie od tego, czy prowadzisz zakład rzemieślniczy pracujący na jedną zmianę, czy zakład przemysłowy działający całą dobę, 7 dni w tygodniu, Wanying zapewnia wiedzę, serwis i niezawodność, aby zapewnić bezpieczeństwo Twoich produktów i płynny przebieg produkcji.
