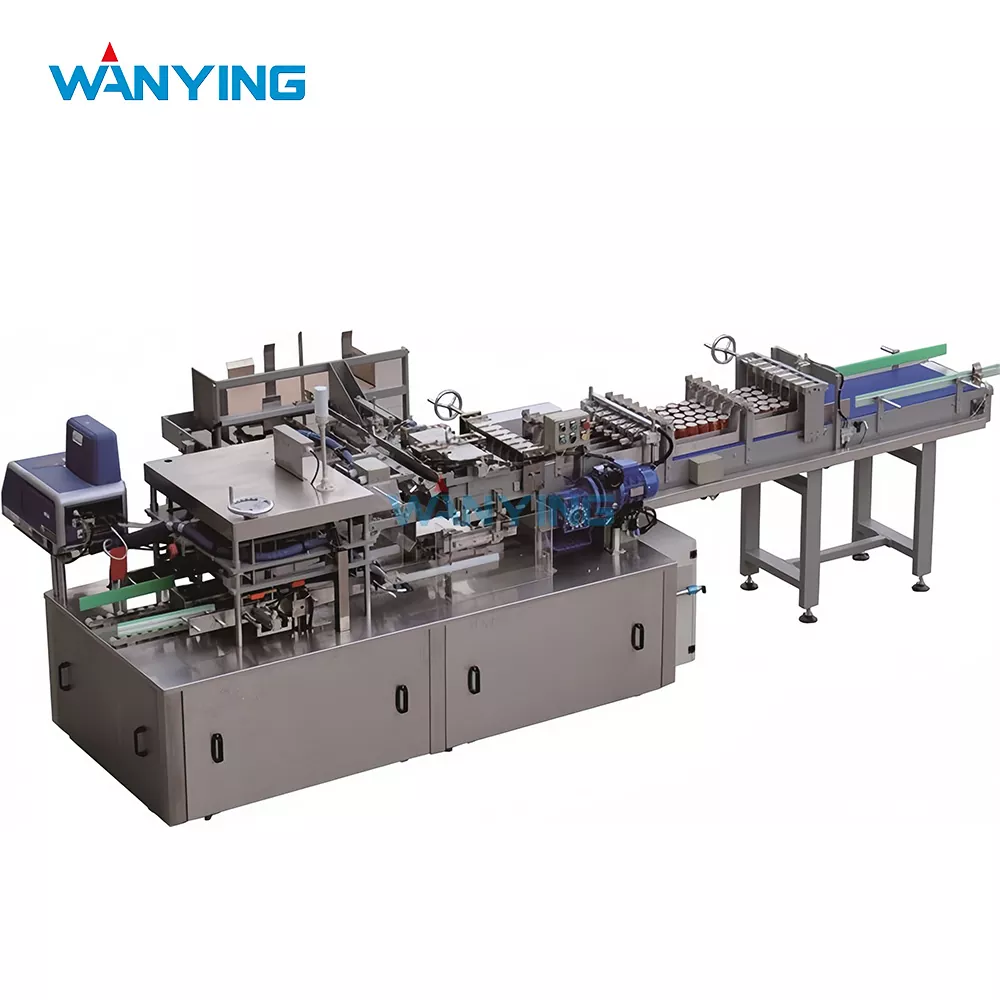

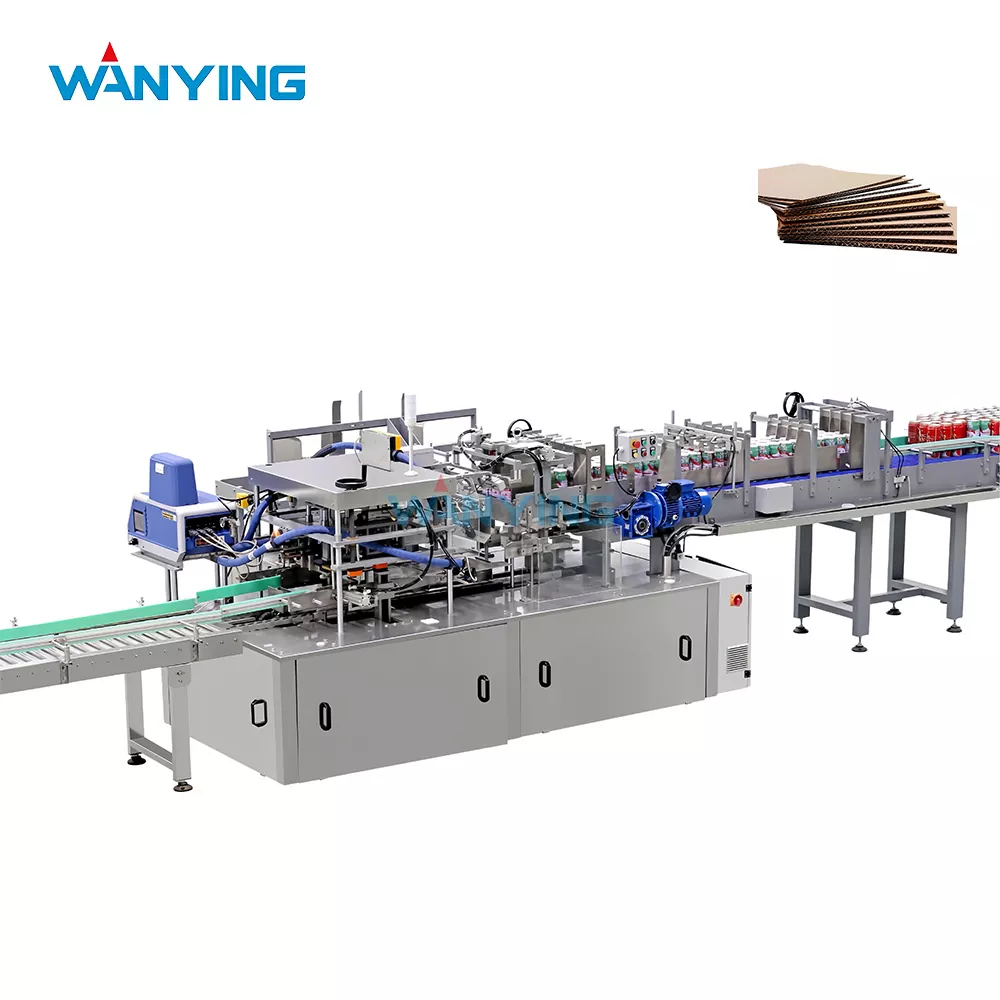

Jednoczęściowy pakowacz do owiniętych skrzynek

Zaprojektowana z myślą o precyzyjnym sterowaniu ruchem i zasilana przez uznane na całym świecie podzespoły elektryczne, maszyna ta zapewnia stałą jakość opakowań przy prędkości do 25–30 skrzynek na minutę, w zależności od produktu i rozmiaru pudełek. Szczególnie nadaje się do butelek szklanych, butelek PET, torebek stojących i produktów kartonowych powszechnie spotykanych na liniach produkcyjnych soków, wody, sosów i sfermentowanego twarogu fasolowego.

Jako producent mający ponad 1300 instalacji u klientów w Chinach i Azji Południowo-Wschodniej, firma Wanying udoskonaliła ten sprzęt na podstawie wieloletnich informacji zwrotnych, co uczyniło go jedną z najbardziej elastycznych i przyjaznych w obsłudze maszyn do pakowania w opakowania w swojej klasie.

Kluczowe funkcje

1 Co to jest jednoczęściowy pakowacz do owijek?

Jednoczęściowa maszyna pakująca do owijek wykorzystuje pojedynczy płaski wykroj z tektury falistej do owijania ułożonej grupy produktów. Półfabrykat jest wyciągany z magazynu, nacinany i składany wokół produktów, a następnie klejony i ściskany, aby utworzyć gotowe opakowanie transportowe. Taka konstrukcja eliminuje potrzebę stosowania oddzielnych stanowisk do składania pudełek i zgrzewania ich od spodu, redukując powierzchnię podłogi i złożoność mechaniczną.

2 podstawowe zalety

3 Dane techniczne (model standardowy)

Doświadczenie, wiedza specjalistyczna, autorytet i wiarygodność

1 Doświadczenie – sprawdzone w wymagających środowiskach produkcyjnych

Wanying projektuje i produkuje urządzenia do napełniania i pakowania od 2006 roku. Nasza jednoczęściowa maszyna pakująca do skrzynek została opracowana w bezpośredniej odpowiedzi na prośby klientów dotyczące prostszej i bardziej niezawodnej alternatywy dla wielostanowiskowych linii pakowania w pudełka. W ciągu ostatnich pięciu lat wdrożyliśmy ponad 120 jednostek tego modelu w mleczarniach produkujących sok, wytwórniach przypraw i zakładach produkujących sfermentowany twaróg fasolowy. Przypadek użycia w świecie rzeczywistym 1 – producent przypraw w Guangdong Producent średniej wielkości sosów ostrygowych i sosów orzechowych wymienił swoje dotychczasowe urządzenie do formowania pudełek i bocznych zgrzewarek na pojedynczą maszynę do pakowania w opakowania Wanying. Ich poprzednia linia wymagała trzech operatorów na zmianę i często występowały zacięcia z powodu niespójnego podawania półfabrykatów. Po instalacji:

· Zmniejszono liczbę pracowników z 3 do 1 operatora na zmianę

· Wskaźnik awaryjności uszczelnienia obudowy spadł z 4,2% do 0,6%

· Oszczędność powierzchni – 6,5 m² zwolnione na dodatkowe miejsce do przechowywania

· Wydajność produkcji wzrosła o 18% bez zmiany prędkości napełniania na wejściu

Klient pracuje obecnie na dwie zmiany dziennie i pakuje szklane butelki sosu ostrygowego o pojemności 480 ml w kartony 2×3, a przezbrojenia linii z sosu na ocet trwają poniżej 12 minut.

2 Fachowość – Zaprojektowane z myślą o wszechstronności i trwałości

Nasz zespół inżynierów specjalizuje się w niestandardowych rozwiązaniach w zakresie obsługi skrzynek na płynne i półpłynne produkty spożywcze. System zbierania pakowarek typu wrap-around jest specjalnie zaprojektowany do obsługi zarówno sztywnych pojemników (butelki szklane, słoiki PET), jak i opakowań elastycznych (torebki stojące, doypacki) bez uszkadzania zamknięć i uszczelek. Kluczowe wybory inżynieryjne odzwierciedlające naszą wiedzę specjalistyczną:

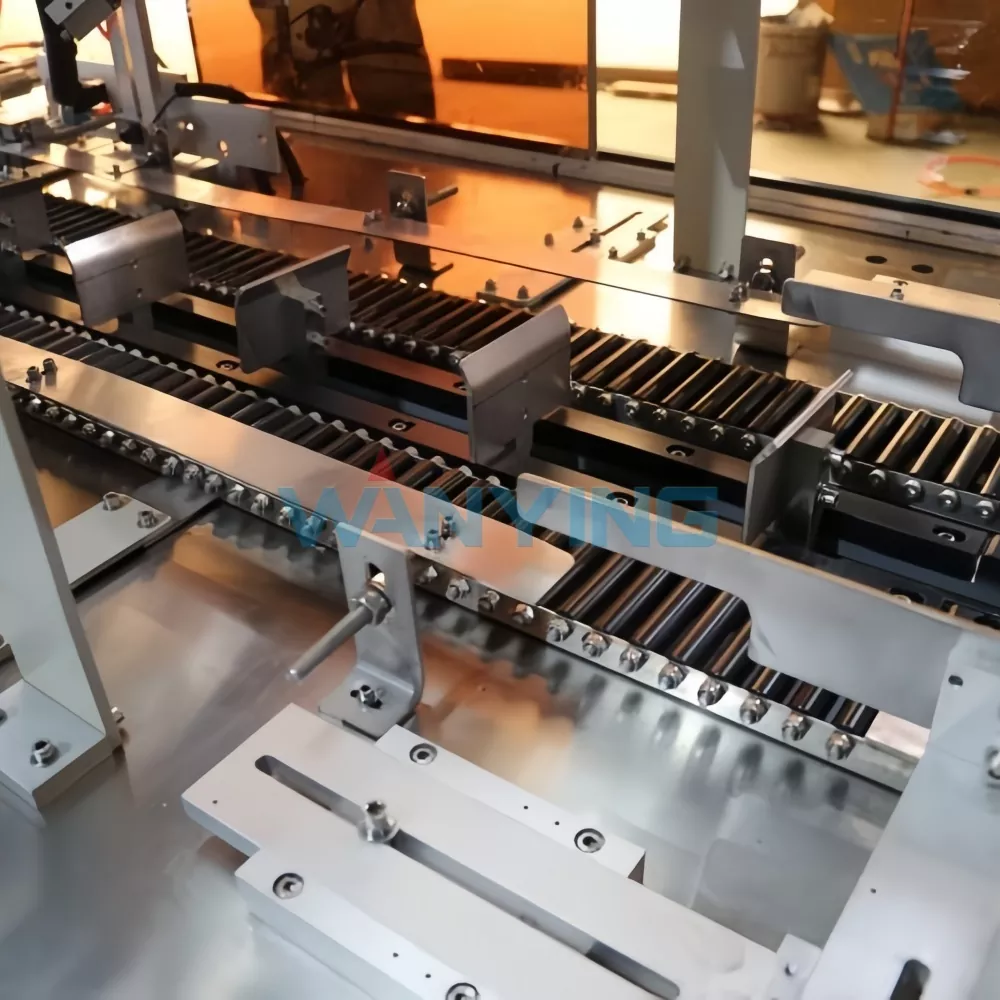

· Dwułańcuchowy podajnik produktów z regulowanymi prowadnicami pasów zapewnia stabilne odstępy produktów nawet w przypadku lekkich torebek

· Odciąganie półfabrykatów sterowane serwomechanizmem zapobiega zacięciom typowym dla pneumatycznych systemów pick-and-place

· Podwieszany aplikator kleju z automatycznym czyszczeniem dysz redukuje przestoje konserwacyjne do jednego razu w tygodniu

· Wszystkie części eksploatacyjne (łańcuchy, prowadnice, płyty formujące) są hartowane i wymienne bez demontażu ramy głównej

3 Autorytatywność – wspierana przez dostawców komponentów Tier-1

Jako fabryka, która stawia na jakość na poziomie komponentów, Wanying pozyskuje najważniejsze części elektryczne i pneumatyczne wyłącznie od światowych liderów. Nasza współpraca z firmami Siemens (PLC i HMI), Omron (czujniki i przekaźniki), Schneider Electric (zabezpieczenie obwodów) oraz AirTAC (cylindry i zawory) gwarantuje, że każda maszyna pakująca do opakowań owiniętych spełnia międzynarodowe standardy niezawodności. Posiadamy również wiele patentów technicznych związanych z formowaniem półfabrykatów pudełek i mechanizmami grupowania produktów, które były cytowane w publikacjach branżowych na temat automatyzacji pakowania.

4 Wiarygodność – przejrzyste zapewnienie jakości

Każdy pakujący skrzynki Wanying przechodzi:

· 72-godzinny ciągły test z rzeczywistymi półproduktami i próbkami produktów

· Test wytrzymałości wiązania kleju zgodnie z normą ASTM D906

· Kontrola bezpieczeństwa elektrycznego (uziemienie, izolacja, zabezpieczenie nadprądowe)

· Pełna kontrola wymiarowa przy użyciu współrzędnościowego sprzętu pomiarowego

Zapewniamy 24-miesięczną gwarancję na części konstrukcyjne i 12-miesięczną gwarancję na elementy elektryczne, ze zdalną diagnostyką dostępną za pośrednictwem naszego portalu posprzedażowego.

Kluczowe komponenty i ich zalety

Korzyści instalacyjne i operacyjne

1 Oszczędność miejsca

Konstrukcja „wszystko w jednym” zastępuje tradycyjną kombinację trzech maszyn (składarka opakowań + ładowarka produktu + zgrzewarka). W przypadku zakładów o ograniczonej powierzchni jest to często czynnik decydujący o wyborze technologii owijanej.

2 Niższy całkowity koszt posiadania

· Mniejsza złożoność mechaniczna – mniej silników, przenośników i czujników oznacza mniejsze zapasy części zamiennych

· Prostsza konserwacja – wszystkie punkty smarowania są łatwo dostępne; czyszczenie układu klejowego zajmuje mniej niż 10 minut

· Efektywność energetyczna – serwomotory działają tylko na żądanie, zmniejszając zużycie energii o około 25% w porównaniu do systemów wykorzystujących wyłącznie pneumatykę

3 Elastyczna integracja

Pakowacz można zintegrować bezpośrednio z:

· Urządzenia do rozszyfrowywania i wypełniania butelek na wyższym poziomie

· Dalsze maszyny etykietujące, drukarki atramentowe i paletyzatory

· Scentralizowane systemy zarządzania produkcją poprzez Ethernet/IP lub Profibus

Przypadki użycia w świecie rzeczywistym – zastosowania specyficzne dla branży

Przypadek użycia 2 – Zakład przetwórstwa mlecznego w Mongolii Wewnętrznej Regionalny producent nabiału pakujący 200 ml butelki PET z jogurtem pitnym potrzebował do unowocześnienia swojej linii pakowania ręcznego. Ich głównymi wyzwaniami było:

· Wysoka rotacja pracowników i koszty szkoleń

· Niespójne wzory opakowań powodujące uszkodzenia opakowań podczas paletyzacji

· Częste przestoje spowodowane niedopasowanymi rozmiarami skrzynek od różnych dostawców półfabrykatów

Rozwiązanie dostarczone przez Wanying:

· Jednoczęściowy pakowacz do skrzynek z serworegulowanym magazynkiem na blankiety

· Zintegrowane sortowanie produktów dla wzorów butelek 3×4

· Przechowywanie receptur dla trzech różnych rozmiarów butelek (200 mL, 350 mL, 500 mL)

Wyniki po 6 miesiącach:

· Zwiększono prędkość pakowania z 12 do 26 skrzynek/minutę

· Zmniejszono współczynnik obrażeń obudowy z 5,1% do 0,3%

· Oszczędności w kosztach pracy: ~180 000 jenów rocznie

· Zwrot z inwestycji osiągnięty w ciągu 10 miesięcy

Przypadek użycia 3 – Fabryka twarogu z fermentowanej fasoli w Hunan Twaróg z fermentowanej fasoli (tofu) jest produktem wymagającym pakowania ze względu na:

· Słoiki szklane z delikatnymi szyjkami

· Resztki solanki, które mogą zamoczyć półwyroby

· Konieczność delikatnego obchodzenia się, aby zapobiec uszkodzeniu produktu

Rozwiązanie: Wanying dostosował pakowacz do skrzynek za pomocą:

· Wydłużona długość podawania produktu w celu wolniejszego i delikatniejszego łączenia pasów

· Płyty formujące pokryte teflonem, aby zapobiec zanieczyszczeniu kleju wilgocią

· Dodatkowy czas kompresji w przypadku skrzynek o większej masie słoików (do 3 kg na opakowanie)

Wynik:

· Zero pęknięć szkła w ciągu 3 miesięcy użytkowania

· Poprawiona jakość kompresji okładek, co zmniejsza liczbę zwrotów od dystrybutorów

· Linia produkcyjna działa teraz bez nadzoru podczas drugiej zmiany i jest zdalnie monitorowana za pomocą systemu kamer

Przypadek użycia 4 – Rozlewnia wody oczyszczonej w Yunnan Średniej wielkości rozlewnia wody pakująca butelki PET o pojemności 550 ml na tackach owiniętych folią termokurczliwą 4×6 została zamieniona na pudełka z tektury falistej, aby spełnić nowe wymagania handlu detalicznego. Potrzebowali maszyny pakującej, która mogłaby zamiennie obsługiwać zarówno tacki termokurczliwe, jak i opakowania typu full-wrap. Rozwiązanie:

· Możliwość pracy w dwóch trybach dzięki szynom szybkiej wymiany produktów

· Ta sama maszyna obsługuje obecnie opakowania zbiorcze do zamówień z supermarketów i opakowania wyłącznie na tackach dla klientów hurtowych

· Czas przezbrojenia: poniżej 8 minut

Często zadawane pytania

P1: Jakie rodzaje produktów i pojemników obsługuje pakowarka Wanying?

Odp.: Nasza maszyna do pakowania skrzynek jest kompatybilna z szeroką gamą pojemników sztywnych i półsztywnych, w tym:

· Butelki szklane (wszystkie standardowe kształty) – odpowiednie do sosów, twarogu fasolowego, soku

· Butelki PET – do wody, napojów mlecznych i napojów gazowanych

· Woreczki stojące – na przyprawy, płynne produkty zdrowotne

· Kartony i kubki papierowe – do żywności instant lub deserów mlecznych

W przypadku nietypowych kształtów lub ultralekkich pojemników oferujemy niestandardowe projekty podawania i układania, aby zapewnić stabilną obsługę bez uszkodzenia produktu.

P2: Jak długo trwa zmiana formatu i czy nie wymaga ona użycia narzędzi?

Odp.: Zmiana standardowego formatu (rozmiar opakowania i układ produktu) zajmuje 10–15 minut przy ręcznej regulacji szyn prowadzących i płyt formujących. Kluczowe punkty regulacji są wyposażone w pokrętła i wskaźniki położenia, dzięki czemu do większości zmian nie są potrzebne żadne narzędzia. Dla klientów korzystających codziennie z wielu formatów oferujemy opcjonalną ramkę szybkiej wymiany z ogranicznikami pamięci, która skraca czas zmiany do poniżej 5 minut.

P3: Jakie wsparcie posprzedażne zapewnia Wanying dla tej maszyny?

Odp.: Jako bezpośredni dostawca Wanying oferuje kompleksowe wsparcie posprzedażowe, w tym:

· Instalacja i uruchomienie na miejscu przez naszych starszych inżynierów

· Szkolenie operatora (2–3 dni w Twojej placówce) obejmujące rutynową konserwację, rozwiązywanie problemów i bezpieczeństwo

· Zdalne wsparcie techniczne za pośrednictwem telefonu, połączenia wideo lub połączenia VPN ze sterownikiem PLC maszyny

· Wysyłka części zamiennych w ciągu 24 godzin dla kluczowych podzespołów (czujniki, paski, dysze)

· Coroczne wizyty w ramach konserwacji zapobiegawczej dostępne w ramach umowy serwisowej

Do wszystkich maszyn dołączona jest szczegółowa instrukcja konserwacji oraz pełny zestaw rysunków elektrycznych i mechanicznych dla wewnętrznego zespołu.

Dlaczego warto wybrać firmę Wanying jako partnera Case Packer?

Wniosek

Jednoczęściowy pakowacz do opakowań Wanying zapewnia potężne połączenie kompaktowej konstrukcji, niezawodnej wydajności i elastyczności operacyjnej, dostosowanej specjalnie dla przemysłu płynnej żywności, nabiału i przypraw. Wspierana przez dziesięciolecia doświadczenia w zakresie napełniania i pakowania, solidny system kontroli jakości i przejrzyste partnerstwa z klientami, maszyna ta oferuje jasną ścieżkę do wyższej produktywności i niższych kosztów pakowania. Niezależnie od tego, czy modernizujesz linię ręczną, czy rozbudowujesz w pełni zautomatyzowany obiekt, Wanying zapewnia wsparcie inżynieryjne i zaangażowanie posprzedażowe, aby zapewnić płynną integrację i długoterminowy sukces.
