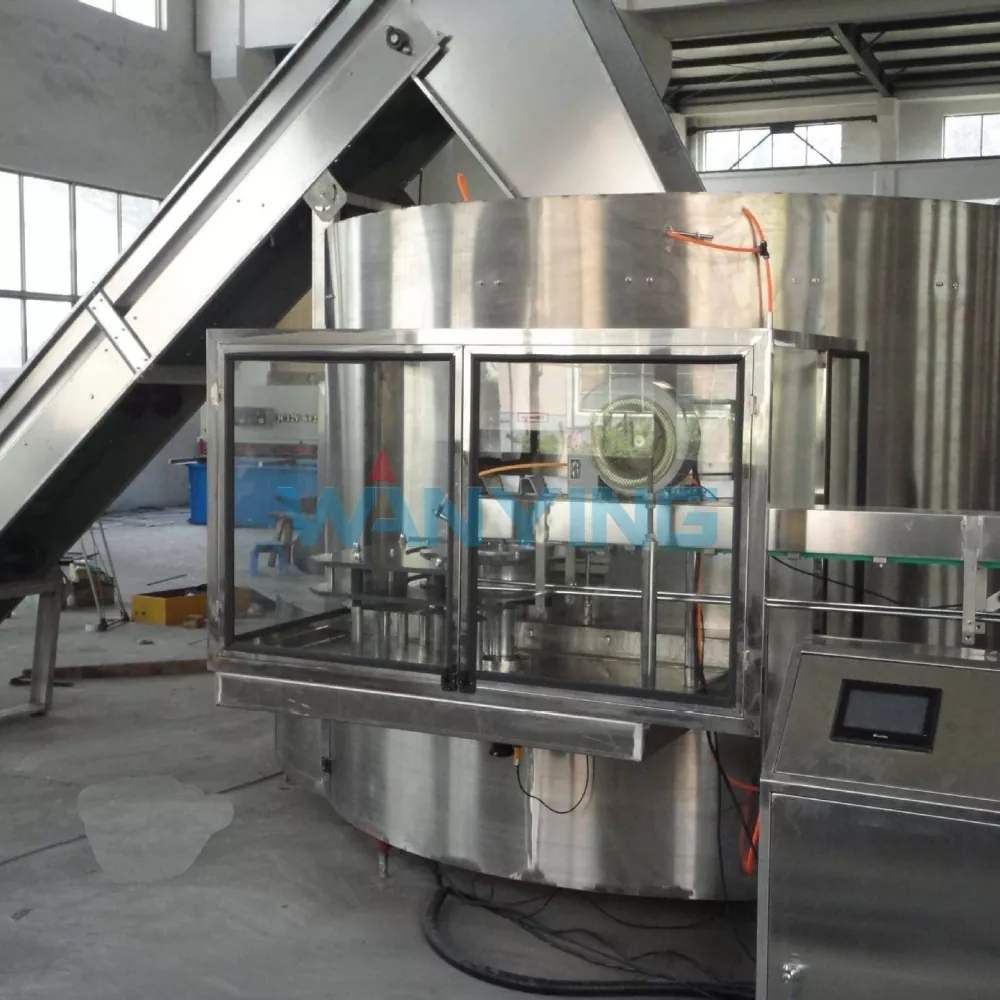

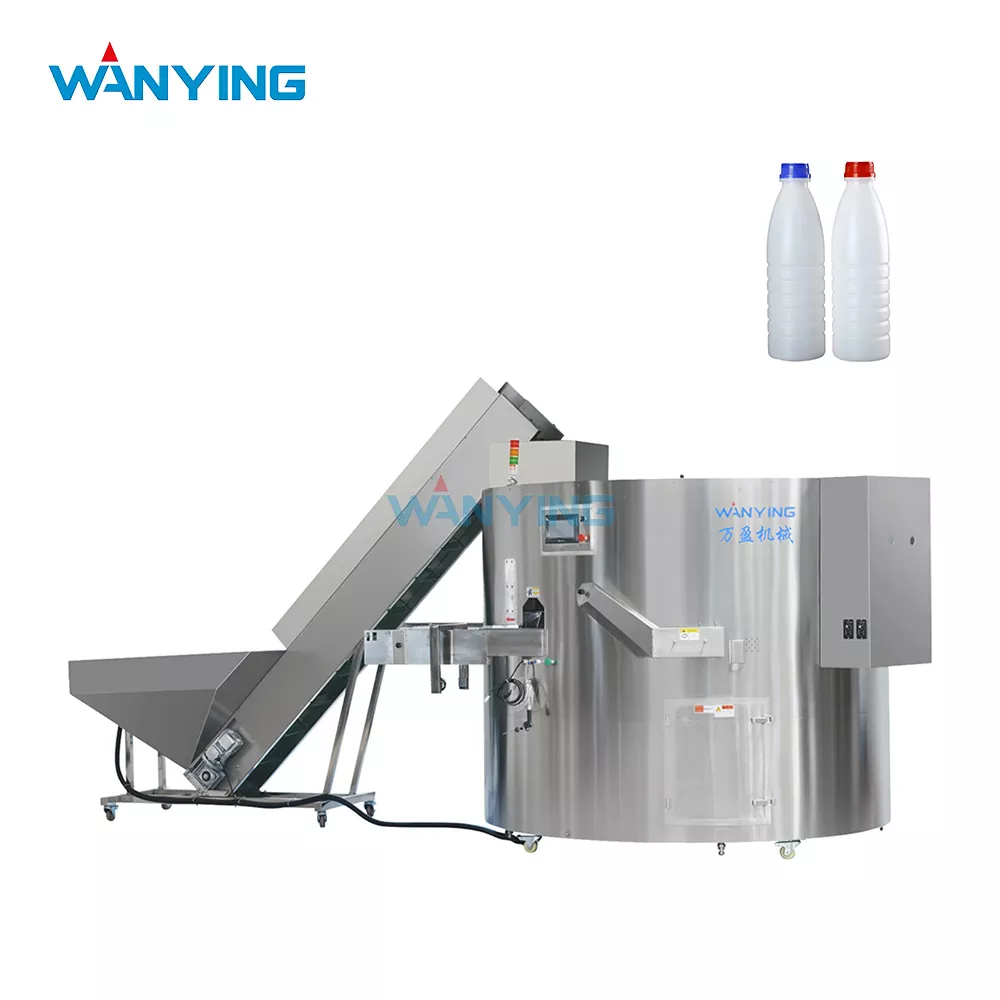

W pełni automatyczny rozszyfrator butelek

Wanying to profesjonalny producent specjalizujący się w systemach automatyzacji napełniania i pakowania dla przemysłu napojów, przypraw, nabiału i płynnej żywności. Dzięki bazie produkcyjnej o powierzchni 3000 ㎡, wielu opatentowanym technologiom i ponad 1300 wnioskom projektów inżynieryjnych, firma dostarcza rozwiązania w pełni automatycznego rozszyfrowywania butelek i pełną integrację linii produkcyjnych „pod klucz”, wspierając klientów na całym świecie w modernizacji do wysokowydajnych zautomatyzowanych systemów produkcyjnych.

Podstawowe zalety

1. Wysokowydajny automatyczny system sortowania

Maszyna automatycznie organizuje losowo rozmieszczone butelki w uporządkowany przepływ produkcyjny, znacznie ograniczając ręczną obsługę i poprawiając wydajność linii poprzedzającej systemy napełniania.

2. Technologia delikatnego obchodzenia się z butelkami

Wyposażony w mechanizmy przenoszenia i pozycjonowania o niskim wpływie na uderzenia, system zapobiega zarysowaniu, deformacji lub przewróceniu się butelek, zapewniając stabilne podawanie na liniach produkcyjnych pojemników PET.

3. Stabilna ciągła wydajność karmienia

Zaprojektowany z myślą o środowiskach produkcyjnych o dużej szybkości, system zapewnia nieprzerwane dostarczanie butelek do dalszych maszyn napełniających, redukując wąskie gardła i poprawiając ogólną wydajność linii.

Parametry techniczne

W pełni automatyczny rozszyfrator butelek można zintegrować z maszynami do napełniania, zamykania, etykietowania i pakowania, tworząc kompletną zautomatyzowaną linię produkcyjną.

Zasada rozszyfrowywania butelek i mechanizm sortowania

W pełni automatyczny rozszyfrator butelek wykorzystuje obrotowy dysk z precyzyjnie zaprojektowanymi kieszeniami, które odpowiadają wymiarom butelki. Gdy butelki są ładowane do leja, obracająca się tarcza unosi je do góry. Butelki, które przyjmą właściwą orientację (z szyjką w dół lub z szyjką w górę, w zależności od wymagań dalszej części procesu) przechodzą do przenośnika wyjściowego, natomiast butelki źle ustawione są kierowane z powrotem do leja zasypowego w celu zmiany orientacji.

Kluczowe mechanizmy:

Tarcza sortująca z regulowanymi kieszeniami – wielkość kieszeni dostosowana jest do średnicy szyjki butelki (zakres 50–150 mm), dzięki czemu przechodzą tylko butelki prawidłowo zorientowane

Automatyczne wykrywanie i odwracanie zacięć – czujniki wykrywają zacięcia butelek i natychmiast odwracają dysk, aby usunąć blokady bez ręcznej interwencji

Weryfikacja dwusensorowa (optyczna + mechaniczna) – zapewnia dokładność sortowania ≥99,5%

Opcje orientacji butelki:

Orientacja szyjna w dół – dla linii rozlewniczych, gdzie butelki są płukane przed napełnieniem

Orientacja szyjkowa – dla linii, gdzie butelki napełniane są bezpośrednio po rozszyfrowaniu

Szybka zmiana na różne kształty butelek

Maszyna obsługuje różne kształty butelek PET, w tym okrągłe i kwadratowe. Przejście między różnymi rozmiarami butelek (50–150 mm) zajmuje zazwyczaj 5–15 minut:

Regulowane szyny prowadzące – beznarzędziowa regulacja dla różnych średnic butelek

Wymienne kieszenie na dyski sortujące – szybkowymienne wkładki kieszeniowe dla różnych rozmiarów szyjek

Pamięć receptur PLC – do 50 profili butelek przechowywanych w celu natychmiastowego przywołania

Wykrywanie zacięć i odrzucanie błędnie skierowanych butelek

Maszyna wyposażona jest w:

Czujniki wykrywania zacięcia – monitorują przepływ butelki i automatycznie zatrzymują dysk w przypadku wykrycia zacięcia, zapobiegając uszkodzeniu butelki

Błędnie ukierunkowane odrzucanie butelek – czujniki optyczne wykrywają niewłaściwie zorientowane butelki na wyjściu i kierują je z powrotem do leja zasypowego

Alarm niskiego poziomu zbiornika – ostrzega operatora, gdy zapas butelek jest niski, zapobiegając przestojom linii

Scenariusze zastosowań

Wanying Fully Automatic Bottle Unscrambler jest szeroko stosowany w:

· Fabryki wody butelkowanej i napojów

· Instalacje do produkcji przypraw i octu

· Linie do przetwarzania produktów mlecznych i płynnych

· Warsztaty pakowania płynów farmaceutycznych

· Wielkoskalowe rozlewnie OEM/ODM

Jest szczególnie odpowiedni do środowisk produkcyjnych o dużej prędkości, wymagających stabilnego podawania butelką i ograniczonej interwencji pracy ręcznej.

Zapewnienie jakości produkcji i inżynierii

Wanying stosuje rygorystyczne standardy produkcji przemysłowej i procesy inżynierii precyzyjnej:

· Elementy konstrukcyjne obrabiane CNC zapewniające wysoką dokładność

· Pełna kontrola wyrównania zespołu przed wysyłką

· 72-godzinne ciągłe testy działania w celu sprawdzenia stabilności

· Dobór wysokiej jakości komponentów pneumatycznych i elektrycznych

· Standaryzowany modułowy montaż zapewniający stałą wydajność

Firma posiada również wiele patentów technicznych i przestrzega praktyk zarządzania jakością zgodnych z ISO, zapewniając, że każdy w pełni automatyczny rozszyfrator butelek spełnia przemysłowe standardy niezawodności przy długotrwałym użytkowaniu produkcyjnym.

Komponenty premium:

Sterowanie PLC: Siemens

Czujniki: OMRON/SICK

Elementy pneumatyczne: SMC / Airtac

Styczniki elektryczne: Schneider Electric

Zaangażowanie w służbę

Gwarancja: 12 miesięcy na kompletną maszynę (z wyłączeniem materiałów eksploatacyjnych)

Dostępność części zamiennych: 1 rok gwarancji na tarczę sortującą, szyny prowadzące, czujniki i zespoły PLC

Standardowy zestaw materiałów eksploatacyjnych zawiera: części zamienne do czujników, uszczelki typu O-ring, wkładki do szyn prowadzących, paski napędowe

Wsparcie techniczne: Zdalna diagnoza w ciągu 2 godzin

Często zadawane pytania

P1: Czy rozszyfrator butelek może obsługiwać butelki o różnych kształtach?

Tak, obsługuje różne kształty butelek PET, w tym okrągłe i kwadratowe, z regulowanymi systemami prowadnic zapewniającymi elastyczną produkcję.

P2: Czy można regulować prędkość podawania?

Tak, system umożliwia regulację prędkości za pomocą sterownika PLC, aby dopasować ją do różnych wymagań linii rozlewniczej.

P3: Czy butelki ulegną uszkodzeniu podczas sortowania?

Nie, w maszynie zastosowano delikatną strukturę prowadzącą i pozycjonującą zaprojektowaną w celu zminimalizowania tarcia i zapobiegania deformacji lub zarysowaniom butelki.

P4: Czy można go podłączyć do istniejących linii produkcyjnych?

Tak, obsługuje integrację modułową i może łączyć się z większością standardowych urządzeń do napełniania i pakowania.

P5: W jaki sposób Wanying zapewnia długoterminową stabilność operacyjną?

Dzięki precyzyjnej produkcji, ciągłym testom, opatentowanej konstrukcji i wysokiej jakości doborowi komponentów, zapewniamy spójne i niezawodne działanie w środowiskach przemysłowych.
